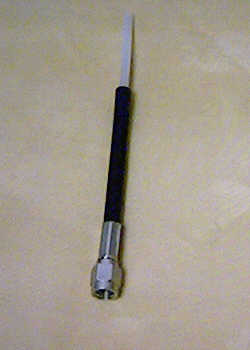

Lambda/4 Stab
Unsere Meßvorrichtung wurde nicht für diese kleinen Werte eingerichtet. Trotzdem waren wir neugierig. Wir messen deutlich weniger als 1/10 der Antennenspannung einer BiQuad mit Reflektor. Das entspricht dem erwarteten Unterschied von 2dBi auf 12dBi.
Lambda/4 Stab mit dahinter liegendem Reflektor
Interessehalber wollten wir wissen, wieviel eine Stabantenne bringt, wenn man ihr einen Reflektor dahinterstellt. 10dBi sind da durchaus drin, wenn man den Reflektor in der günstigsten Position hat.jedoch mit dahinter liegendem Reflektor
BiQuad-Antenne aus Selbstbau-Bausatz
Jetzt sind wir gespannt, was eine so überaus einfache Lösung hergibt. 11dBi sind es, das kann sich sehen lassen.
Doppel-BiQuad-Antenne aus Bausatz
ca. 2db mehr bringt diese Ausführung im Vergleich zur Einfach-BiQuad-Selbstbauantenne.
Antenne wie zuvor, jedoch mit diesem Doppel-BiQuad und größerem Reflektor

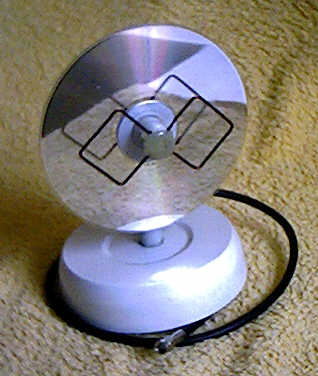

BiQuad-Antenne mit CD als Reflektor
Jetzt staunen wir nicht schlecht als uns diese Antenne 12dBi liefert. Das Phänomen, warum diese Antenne etwas mehr bringt, als unser Selbstbau-BiQuad, untersuchen wir anschließend noch eingehend.

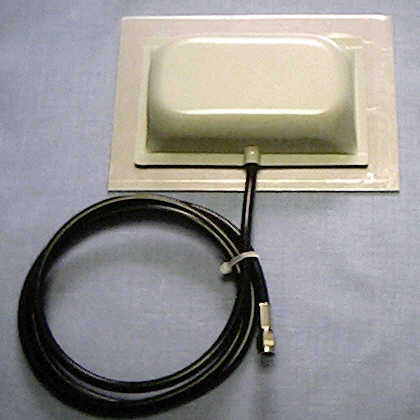

BiQuad-Fertig-Antenne
Wir messen erwartungsgemäß 12dBi für diese Antenne.
Doppel-BiQuad-Fertig-Antenne
Wir messen 14dBi für diese Antenne.
Dosen-Erreger-Antenne
Eine ganz normale Konservendose für 850g Inhalt, 100mm Durchmesser, etwa 120mm hoch, umgebaut zum Dosen-Erreger, bringt fast 12dBi wie eine BiQuad. Einfacher geht es nicht mehr - in 5 Minuten zur Superantenne - jetzt bei uns als Selbstbausatz für 12/15dBi

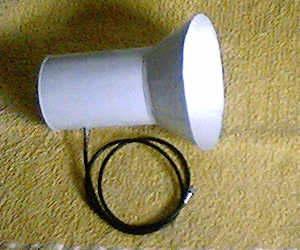

Dosen-Erreger-Antenne mit Trichter
Ein optimierter Dosenerreger, mit einer Länge passend zur Wellenlänge und angebautem Trichter übertrifft mit etwas über 14dBi eine optimierte Doppel-BiQuad.

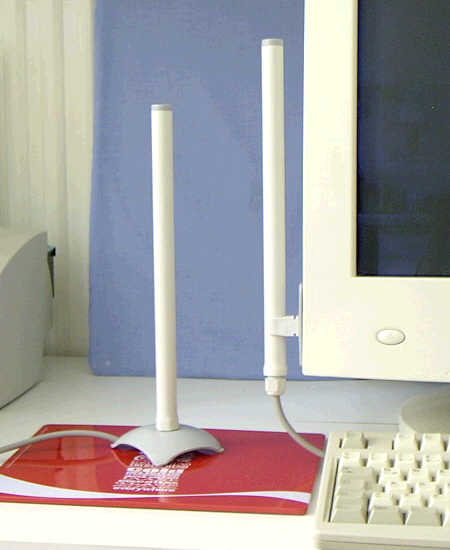

Rundum/Omni-Antenne 5dBi
Wir messen ca. 5dBi für diese Antenne.

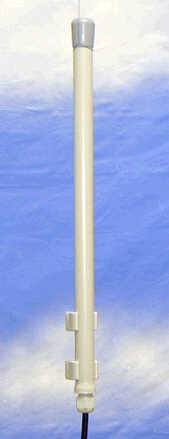

Rundum/Omni-Antenne 6dBi
Wir messen ca. 6dBi für diese Antenne.

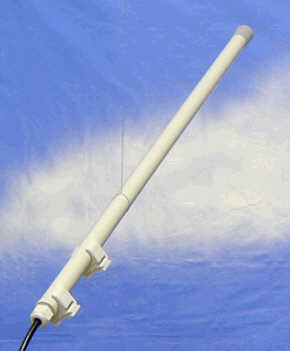

Rundum/Omni-Antenne 8dBi
Wir messen ca. 8dBi für diese Antenne.

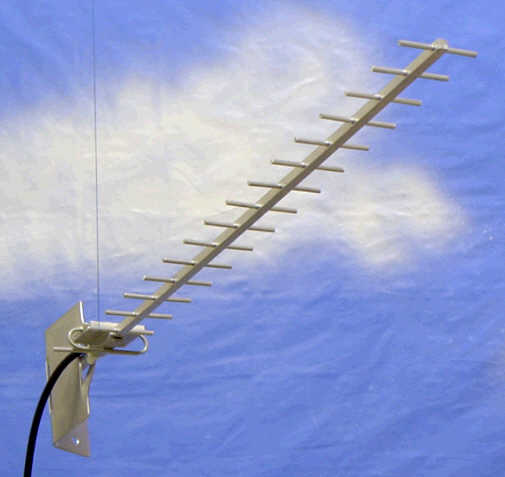

Yagi-Antenne mit 17 aktiven Elementen, 50cm lang (Bild)
Wir messen etwas über 15dBi für diese Antenne.Yagi-Antenne mit 27 aktiven Elementen, 80cm lang
Wir messen ca. 17dBi für diese Antenne.
Was die Messsungen noch alles zu Tage förderten:
- Größere Reflektoren, größere Antennenleistung bei BiQuads? Natürlich
nicht! Irgendwann ist kein meßbarer Unterschied mehr festzustellen. Und
diese Grenze wird sehr bald erreicht.
Alles was dann größer ist, ist verschwendet, was kleiner ist, ist verschenkt.
Sobald man sich jedoch unter das Optimum bewegt, geht es rapide in den Keller. Bei einem Reflektor von 80x120mm hat man schon fast 1dB vom maximal möglichen eingebüßt. - Bei den Rundum-Antennen mit höheren Gewinnen (6 u. 8dBi) muß man bereits sehr auf die Ausrichtung achten. Ein wenig Neigung der Antenne macht sich bereits deutlich bei der Messung bemerkbar. So ist zu empfehlen, vor der Montage die optimale Ausrichtung/Neigung zu kontrollieren.
- Die ganzen Messungen sind sehr von der Umgebung des Meßaufbaus
abhängig. Messgeräte, Kabel, Ständer,... alles was metallisch ist
reflektiert die Strahlung und beeinflußt das Meßergebnis. Auch die
Anwesenheit von Personen und deren Standort verändert das
Strahlungsfeld.
Eine exakte Messung würde freien Raum erfordern, ohne Anwesenheit von Meßgeräten, Personen und dergleichen. Dies ist in der Praxis jedoch nicht möglich.
Deshalb ist es verständlich, wenn unterschiedliche Meßaufbauten und Anordnungen zu etwas unterschiedlichen Meßergebnissen führen können. - Jetzt beschäftigte uns noch die Frage, warum die CD-Antenne ein dB
besser ist als die Selbstbau-BiQuad. Die Sache liegt schon fast auf der
Hand. Es liegt an der Zuführung des Antennenkabels. Das war der
Kompromiss, den wir für einen einfachen "Selbstbausatz für jedermann"
eingegangen sind. Dieses Dezibel zu holen, behielten wir uns für unsere
Fertig-Antennen, die wir in unserem e_shop anbieten, vor.
- Yagi-Antennen mit 19dBi bei nur 70cm Baulänge!
PreisfrageSie kaufen 1kg Zucker. Zuhause stellen sie fest, daß 2dB zuwenig in der Tüte sind.Wieviel Zucker haben sie? 998g, 980g, 800g oder 631g? Hätten sie gedacht, daß der kleinste Wert der richtige ist? |
